Rulmenți cu rulouri încrucișate din seria

Rulmenți cu rulouri încrucișate din seria
Detalii:
Rulmenții cu role încrucișate RE sunt cu caracteristicile după cum urmează:
1. Separat inel interior cu rotație de inel exterior;
2. Precizie înaltă: P5, P4, P2;
3. Rigiditate înaltă: cu preîncărcare;
4. Mărimea mică: Economisiți spațiu pentru mașini -unelte;
5. Rulmenții SLIM;
6.Id dimensiuni: 50mm - 600 mm;
Trimite anchetă
Descarca
RESTERS ROLLER CROSSED RESTENS - Tedin rulmenți
Descriere
Parametrii tehnici

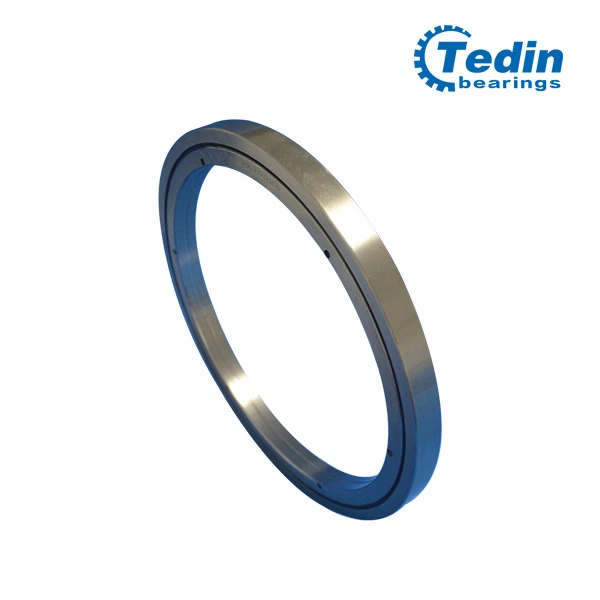

Rulmenți cu rulouri încrucișate din seria
(Inel interior separat, tip de rotație a inelului exterior)

Rulmentul cu role încrucișate din seria RE este o soluție avansată de rulment, cu un design de inel interior separat, cu un inel exterior rotativ. Această configurație permite o precizie de rotație ridicată a inelului exterior, ceea ce o face ideală pentru aplicațiile în care mișcarea precisă este critică. Dimensiunile generale sunt în concordanță cu rulmenții din seria RB, în timp ce cele două - inel interior combinat cu un inel exterior integrat oferă o rigiditate excelentă și o funcționare lină.

Tedin oferă rulmenți din seria RE atât în ​​proiectele sigilate, cât și în cele deschise pentru a găzdui o gamă largă de cerințe de utilaje. În plus, putem personaliza structurile de rulment pentru a răspunde cerințelor unice de aplicații, asigurând compatibilitatea cu nevoile specifice de încărcare, viteză și precizie.

Pentru asistență în selectarea rulmentului RE RE REPLY, inclusiv opțiuni de structură și note de precizie, vă rugăm să furnizați dimensiunile specifice și condițiile de muncă ale echipamentului dvs. Centrul Tehnic al Tedinului este gata să ofere îndrumări și asistență profesională pentru cerințele dvs. de purtare de precizie.

RE series Crossed Roller Bearings

Caracteristici cheie

  1. Inele integrate interioare și exterioare:Precision - Inele prelucrate mențin alinierea și precizia de rotație, esențială pentru aplicațiile cu toleranțe strânse.
  2. Design compact pentru spațiu - salvarea aplicațiilor:Rulmenții din seria RE oferă o capacitate maximă de încărcare în spațiu minim, potrivit pentruCentre de prelucrare CNC și linii de asamblare automatizate.
  3. Capacitate de încărcare mare a momentului:Capabil să reziste forțelor înclinate, oferind o funcționare stabilă pentruplaci turnante de precizie și platforme rotative.
  4. Opțiuni reglabile și opțiuni de preîncărcare:Disponibil în degajare zero sau negativă și preîncărcare ușoară, medie sau grea, asigurând rigiditatea optimizată și controlul mișcării.
  5. Materiale durabile și anti - tratamente de suprafață de coroziune:Fabricat din oțel de rulment cu oxid de oxid negru sau de acoperire cu oxid de oxid negru sau de acoperire, de calitateDurata de viață îndelungată în medii industriale solicitante.
  6. Funcționare netedă și liniștită:Aranjamentul optimizat al rolelor și proiectarea cuștii reduc frecarea, vibrațiile și zgomotul chiar și la viteze de rotație mari.
RE crossed roller bearing - Tedin Bearing
RE crossed roller bearing - Tedin Bearing

De ce să alegeți rulmenții cu role încrucișate din seria RE?
Seria RE se combinărigiditate ridicată, precizie și încărcare - capacitate de manipulareîntr -un design compact, ceea ce îl face o alegere ideală pentru industriile care solicităridicat - rotație de precizie, durabilitate și stabilitate. Indiferent dacă pentru prelucrarea CNC, robotică, aerospațială sau echipamente medicale, aceste rulmenți asigură performanțe constante, întreținere redusă și durată de viață operațională lungă.

Contactați Tedin pentru cerere tehnică
Pentru High - Serie de precizie RE rulmenți încrucișați adaptați la aplicația dvs., accesați echipa noastră de inginerie sau răsfoiți catalogul nostru pentru a descoperi soluții optimizate pentruMese rotative CNC, articulații robotizate, sisteme aerospațiale și dispozitive medicale.

Contactați acum



Cataglog de produs

RE Series Crossed Roller Bearings.jpg



Diametrul arborelui (mm) Numărul modelului Dimensiuni principale (mm) Înălțimea umărului Evaluare de încărcare de bază (radial) greutate
Inelul interior D (mm) Inelul exterior d DP lăţime Gaură de unge r (min) DS (mm) DH (mm) C kn Co Kn Kg
(mm)
40 RE4010 40 65 53.5 10 1.5 1 47.5 58 8.33 10.6 0.16
45 RE4510 45 70 58.5 10 1.5 1 51 61.5 8.62 11.3 0.17
50 RE5013 50 80 66 13 1.5 1 57.5 72 16.7 20.9 0.27
60 RE6013 60 90 76 13 1.5 1 68 82 18 24.3 0.3
70 RE7013 70 100 86 13 1.5 1 78 92 19.4 27.7 0.35
80 Re8016 80 120 101.4 16 1.5 1 91 111 30.1 42.1 0.7
90 RE9016 90 130 112 16 1.5 1.5 98 118 31.4 45.3 0.75
100 RE10016 100 140 121.1 16 1.5 1.5 109 129 31.7 48.6 0.83
  RE10020   150 127 20 1.5 1.5 113 133 33.1 50.9 1.45
110 RE11012 110 135 123.3 12 1.5 1 117 127 12.5 24.1 0.4
  RE11015   145 129 15 1.5 1 122 136 23.7 41.5 0.75
  RE11020   160 137 20 1.5 1.5 120 140 34 54 1.56
120 RE12016 120 150 136 16 1.5 1 127 141 24.2 43.2 0.72
  RE12025   180 152 25 2 2 133 164 66.9 100 2.62
130 RE13015 130 160 146 15 1.5 1 137 152 25 46.7 0.72
  RE13025   190 162 25 2 2 143 174 69.5 107 2.82
140 RE14016 140 175 160 16 1.5 1.5 147 162 25.9 50.1 1
  RE14025   200 172 25 2 2 154 185 74.8 121 2.96
150 RE15013 150 180 166 13 1.5 1 158 172 27 53.5 0.68
  RE15025   210 182 25 2 2 164 194 76.8 128 3.16
  RE15030   230 192 30 3 2 173 210 100 156 5.3
160 RE16025 160 220 192 25 2 2 173 204 81.7 135 3.14
170 RE17020 170 220 196.1 20 1.5 2 184 198 29 62.1 2.21
180 RE18025 180 240 210 25 2 2 195 225 84 143 3.44
190 RE19025 190 240 219 25 1.5 1.5 202 222 41.7 82.9 2.99
200 RE20025 200 260 230 25 2 2.5 215 245 84.2 157 4
  RE20030   280 240 30 3 2.5 221 258 114 200 6.7
  RE20035   295 247.7 35 3 2.5 225 270 151 252 9.6
220 RE22025 220 280 250.1 25 2 2.5 235 265 92.3 171 4.1
240 RE24025 240 300 272.5 25 2 3 256 281 68.3 145 4.5
250 RE 25025 250 310 280.9 25 2 3 268 293 69.3 150 5
  RE 25030   330 287.5 30 3 3 269 306 126 244 8.1
  RE 25040   355 300.7 40 3.5 3 275 326 195 348 14.8
300 RE 30025 300 360 332 25 2 3 319 344 75.7 178 5.9
  RE 30035   395 345 35 3 3 322 368 183 367 13.4
  RE 30040   405 351.6 40 3.5 3 326 377 212 409 17.2
350 RE 35020 350 400 376.6 20 1.5 3 363 383 54.1 143 3.9
400 RE 40035 400 480 440.3 35 3 3.5 422 459 156 370 14.5
  RE 40040   510 453.4 40 3.5 3.5 428 479 241 531 23.5
450 RE 45025 450 500 476.6 25 1.5 1.5 464 484 61.7 182 6.6
500 RE 50025 500 550 526.6 25 1.5 1.5 514 534 65.5 201 7.3
  RE 50040   600 548.8 40 3 3.5 526 572 239 607 26
  RE 50050   625 561.6 50 3.5 3.5 536 587 267 653 41.7
600 RE 60040 600 700 650 40 3 4 627 673 264 721 29
