Ghid de selecție a rulmenților
Tipurile, structurile și dimensiunile rulmenților rulanți sunt diverse. Pentru a face ca dispozitivul mecanic să joace performanța așteptată, este foarte important să alegeți cel mai potrivit rulment.
Pentru a selecta un rulment, trebuie analizați mulți factori. Secvența generală este următoarea:
(1) Înțelegeți condițiile de funcționare ale dispozitivelor și rulmenților mecanici etc.
(2) Cerințe clare pentru rulmenți
(3) Selectați tipul de rulment
(4) Selectați configurația rulmentului
(5) Selectați dimensiunea rulmentului
(6) Selectați specificațiile lagărului
(7) Metoda de instalare a lagărului selectat
Locația rulmentului, condițiile de funcționare și condițiile de mediu sunt condițiile prealabile pentru alegerea unui rulment adecvat. Pentru aceasta, este necesar să se obțină următoarele date și informații:
(1) Funcția și structura dispozitivului mecanic
(2) Unde se utilizează rulmentul
(3) Sarcina rulmentului (dimensiune, direcție)
(4) Viteza de rotație
(5) Vibrații și șocuri
(6) Temperatura rulmentului (temperatura ambiantă, creșterea temperaturii)
(7) Atmosfera ambientală (corozivă, curată, lubrifiantă)
Cum să selectați tipul de rulment pentru mașina dvs.?
Atunci când selectați un tip de rulment, este important să înțelegeți pe deplin condițiile de funcționare ale rulmentului. Următorul tabel listează principalele elemente de analiză:
| Elemente de analiză | Metoda de selecție | |
| 1) Spațiu de instalare a rulmenților | Rulmenți care pot fi cazați în spațiul de instalare a rulmenților. | Deoarece arborele este proiectat cu accent pe rigiditatea și rezistența arborelui, diametrul arborelui este diametrul interior al lagărului, care este în general determinat mai întâi. Cu toate acestea, rulmenții rulanți au o varietate de serii și tipuri de dimensiuni, dintre care ar trebui să selectăm cel mai potrivit tip de rulment. |
| 2) Încărcați | Următorii factori trebuie luați în considerare: Dimensiunea sarcinii; Sarcină radială, sarcină axială; dintr-o direcție sau două direcții; Gradul de vibrație sau șoc. | În general vorbindcapacitatea de încărcare radialăde rulmenți cu același diametru interior crește în următoarea ordine: rulmenți cu bile adânci GG lt;rulmenți cu bile cu contact unghiularGG lt;rulmenți cu role cilindrice GG lt;rulmenți cu role conice GG lt;rulmenți cu role sferice |
| 3) Viteza de rotație | Viteza limită a lagărului nu este luată doar de la tipul lagărului, ci și limitată la dimensiunea lagărului, tipul coliviei, gradul de precizie, starea de încărcare și metoda de lubrifiere etc. Prin urmare, acești factori trebuie luați în considerare la selectare. | Următoarele lagăre sunt utilizate în principal pentrurotație de mare viteză: Rulmenți cu bile, rulmenți cu bile cu contact unghiular, rulmenți cu role cilindrice |
| 4) Precizia rotației | Pentrufuse pentru mașini-uneltecare necesită o precizie ridicată a rulării, precum și mașini care necesită viteze mari, cum ar fi turbocompresoare, rulmenți de înaltă precizie de gradul 5, gradul 4 și gradul 2. | Următorii rulmenți sunt utilizați în general în aplicații de înaltă precizie: Rulmenți cu bile, rulmenți cu bile cu contact unghiular, rulmenți cu role cilindrice |
| 5) Rigiditate | Când rulmentul este sub sarcină, partea de contact dintre elementele de rulare și pista de curse va fi deformată elastic.GG quot; Rigiditate ridicată"înseamnă că cantitatea de deformare a acestei deformări elastice este mică. | În părți precum arborele principal al mașinii-unealtă și angrenajul de reducere final al automobilului, în timp ce crește rigiditatea arborelui, trebuie îmbunătățită și rigiditatea rulmentului. Rulmenții cu role sunt mai puțin deformați sub sarcină decât rulmenții cu bile. Preîncărcați rulmentul (clearance negativ)poate crește rigiditatea. Această metodă este potrivită pentrurulmenți cu bile cu contact unghiularșirulmenți cu role conice. |
| 6) Înclinarea relativă a inelului interior și a inelului exterior | Dacă înclinarea relativă între inelul interior și inelul exterior este prea mare, rulmentul va fi deteriorat din cauza sarcinii interne. Prin urmare, ar trebui să selectăm un tip de rulment care să reziste acestei înclinări. | Unghiul de înclinare admisibil (sau unghiul de auto-aliniere) crește în următoarea ordine: |
| 7) Montaj și demontare | Frecvența și metoda de asamblare și demontare pentru inspecție periodică | Când asamblarea și demontarea sunt frecvente, este mai convenabil de utilizatrulmenți cu role cilindricecu inele interioare și exterioare separabile, rulmenți cu role cu ac șirulmenți cu role conice. Rulment sferic cu alezaj conic șirulmenți cu role sfericepoate fi asamblat și dezasamblat cu ușurință prin folosirea elementelor de fixare sau a manșoanelor de retragere. |
Cum să selectați configurația corectă a rulmentului pentru mașina dvs.?
Tipul de utilaj este diferit, condițiile de întreținere ale rulmenților vor fi diferite, iar cerințele de performanță sunt, de asemenea, diferite. În general, există mai mult de doi rulmenți care ar fi folosiți pe un arbore.
Pentru a facilita poziționarea axială, majoritatea rulmenților sunt folosiți ca rulmenți cu capăt fix, iar restul sunt folosiți ca rulmenți cu capăt plutitor. Următorul tabel listează alegerea structurii portante a capătului fix și a capătului plutitor.
| Analiză | Tipul de rulment aplicabil | |
| Rulment cu capăt fix | Rulmenți folosiți pentru poziționarea și fixarea axială: Selectați rulmenți care pot suporta sarcini radiale și axiale în același timp. Pentru a suporta sarcina axială bidirecțională, este necesar să se ia în considerare rezistența corespunzătoare în funcție de sarcina axială în timpul instalării. | Rulmenți cu bile gro Potriviți rulmenții cu bile cu contact unghiular, Rulment cu bile cu contact unghiular cu două rânduri, Rulment cu bile auto-aliniat, Rulmenți cu role cilindricecu coaste, Rulment cu role conice cu două rânduri, |
| Rulment cu capăt plutitor | Folosit pentru a evita expansiunea și contracția arborelui cauzate de schimbările de temperatură în timpul funcționării și pentru a regla poziția axială a lagărului. Este recomandabil să selectați un rulment care suportă doar sarcina radială, iar inelul interior și inelul exterior pot fi separate. Atunci când se utilizează rulmenți care nu se separă, se adoptă, în general, o fixare a jocului între inelul exterior și carcasă, astfel încât atunci când arborele se extinde și se contractă cu căldura, rulmentul poate fi utilizat pentru evitarea axială. | Tipul separat: Tip non-separabil: Rulment cu bile Rulment cu bile cu contact unghiular combinat(combinație spate în spate), Rulmenți cu bile cu contact unghiular cu două rânduri, Rulment cu bile auto-aliniat, |
| Când arborele nu face distincție între capătul fix și capătul plutitor. | Atunci când distanța dintre rulmenți este mică și efectul expansiunii și contracției arborelui nu este mare, doi rulmenți cu bile cu contact unghiular sau rulmenți cu role conici care pot rezista la sarcină axială sunt folosiți în configurația față în față sau configurație spate în spate. Reglați jocul axial după instalare cu piulițe sau șaibe. | Rulment cu bile Rulment cu bile cu contact unghiular, Rulment cu bile auto-aliniat, (Tip NJ, tip NF) |
| Pentru arbore vertical | Capătul fix folosește rulmenți care pot suporta sarcină radială și axială în același timp. Când sarcina axială este mare, lagărul de ax și lagărul radial sunt utilizate împreună. În mod similar, un rulment care poate suporta doar sarcina radială este selectat pentru capătul plutitor pentru a evita expansiunea și contracția arborelui. | Capăt fix Rulment cu bile cu contact unghiular combinat(spate în spate) Rulmenți cu role conice cu două rânduri Rulment de împingereșirulment radialsunt folosite împreună |
Cum să selectați tipurile de rulmenți în funcție de diferite aplicații industriale?
1. Selectați rulmenți pentruMasini-unelte:
Strung de filetare a țevilor CNC
Mașină de strung CNC
Mașină de frezat CNC
Centru de strunjire CNC
Mașină de măcinat
etc.
Pentru rulmenții cu ax de mașini-unelte de precizie, gradul de precizie ar trebui să fie mai bun decât P5, mai bun în gradul P4, gradul P2. Următoarele tipuri de rulmenți sunt utilizate pe scară largă în industria mașinilor-unelte:
1） Rulmenți cu bile cu contact unghiular
Rulmenții cu bile cu contact unghiular sunt rulmenții de conversie ai rulmenților cu bile cu caneluri adânci. Acestea se caracterizează prin viteza mare de rotație, care poate suporta sarcină radială și sarcină axială în același timp și poate suporta, de asemenea, sarcină axială pură. Capacitatea sa de încărcare axială este determinată de unghiul de contact și crește odată cu creșterea unghiului de contact.
Avantajele rulmenților cu bile cu contact unghiular:
1. Structură simplă;
2. Viteza de rotație este relativ mare;
3. Cuplul de frecare este relativ mic;
4. Poate suporta sarcini radiale și axiale în același timp;
5. Aceeași dimensiune externă este mai mare decât capacitatea de încărcare dinamică și statică a rulmenților cu bile adânci;
6. Precizie ridicată de rotație și zgomot redus.
2) Rulmenți cu role cilindrice NN:
Rulmentul cu role cilindrice NN este un rulment de tip separabil și ușor de asamblat și demontat. Avantajele rulmenților cu role cilindrice cu două rânduri sunt:rigiditate mareșiprecizie ridicata, deci sunt de obicei folosite ca lagăre principale ale arborelui mașinilor de precizie.
Rulmenții cu role conice pot rezista sarcinilor radiale și axiale combinate pe baza direcției radiale. Capacitatea portantă depinde de unghiul de rulare al inelului exterior, cu cât unghiul este mai mare, cu atât este mai mare capacitatea portantă.
4) Rulment cu bile de presiune cu dubla directie:
Avantaje:
precizie ridicată, rigiditate bună, ungere suficientă, creștere la temperatură scăzută, viteză mare și demontare convenabilă.
Sunt utilizate pe scară largă pe axele de mașini-unelte. Acest rulment poate suporta sarcina combinată a sarcinii radiale și axiale în același timp și poate limita deplasarea axială a celor două părți ale arborelui. Este adesea utilizat în combinație cu rulmenți cu role cilindrice cu două rânduri seria NN.
2. Selectați rulmenți pentru
Masa rotativa,Îmbinări robotice,
Unități rotative,Echipament medical,
Instrumente de măsurare
Următoarele tipuri de rulmenți sunt utilizate pe scară largă în mesele rotative de precizie și roboții industriali:
1) Rulmenți cu role încrucișate:
Precizie ridicata: Grad P5, P4, P2.
Rigiditate ridicată: Acest rulment de serie a fost preîncărcat.
Încărcătură mare： Capabil să reziste sarcinii axiale în sens dublu, sarcinii radiale și momentului de înclinare
Mărime mică: secțiune subțire, economie de spațiu pentru mașini-unelte.
Structura portantă a mesei rotative YRT poate suporta sarcină axială în sens dublu, sarcină radială și moment de înclinare.
CERERE:
masă rotativă de înaltă precizie,
mașină de frezat, cap index,
mașină de tăiat
Mașini-unelte CNC.
3. Selectați rulmenți pentruSiderurgie, laminatoare
Rulmenții pentru laminare trebuierezista la sarcini grele și rotații de mare vitezăprecum și medii de operare foarte severe. În diverse industrii, acestea sunt utilizate în condiții severe din toate punctele de vedere. Astfel, cerințele pentru materialul, structura și precizia rulmentului&# 39 sunt foarte stricte. Tedin producerulmenți cu role conice cu două rânduri, rulmenți cu role conice pe patru rânduri, șirulmenți cu role cilindrice pe patru rânduripentru mori cu benzi fierbinți și mori cu benzi reci. PentruZ-Mill sau Sendzimir,Tedin producedrulmenți cu role cilindrice în rândurișirulmenți cu role cilindrice pe trei rânduripentru rulouri de rezervă.
Avantajele lui Tedin&# 39:
1. Material de înaltă puritate:
Oțel DAYE sau oțel BAOSHAN GCr15SiMn, GCr18Mo, 100CrMo7-4 sau oțel OVAKO importat;
2. Precizie ridicată:
Pentru rulmenții cu role de rulare pentru laminare: ISO Clasa P5, P4;
Pentru rulmenții de rezervă pentru mori Z: ISO Clasa P4,
Diferența de înălțime a interfeței tuturor rulmenților pe același arbore ≤ 0,005 mm.
Diferența dintre grosimea peretelui lagărelor adiacente ≤ 0,002 mm.
3. Inel interior încoronat, amplificator&pentru pistă; role:Role conice ale TRB:cu profil logaritmic,
4. Cu o structură de cușcă special concepută.
5. Coerența profilelor și dimensiunilor rolei
Rolele conice ale rulmenților cu role conice cu două rânduri și patru rânduri sunt fabricate la toleranțe dimensionale și geometrice atât de strânse încât sunt practic identice. Aceasta oferă o distribuție optimă a sarcinii, reduce zgomotul și vibrațiile și permite setarea mai precisă a preîncărcării.
6. Viață îmbunătățită de oboseală
7. Vibrarea zgomotului redusă
8. Structuri și dimensiuni personalizate disponibile

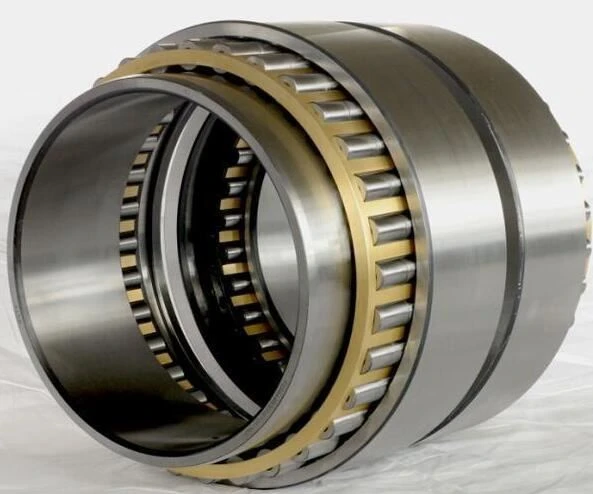

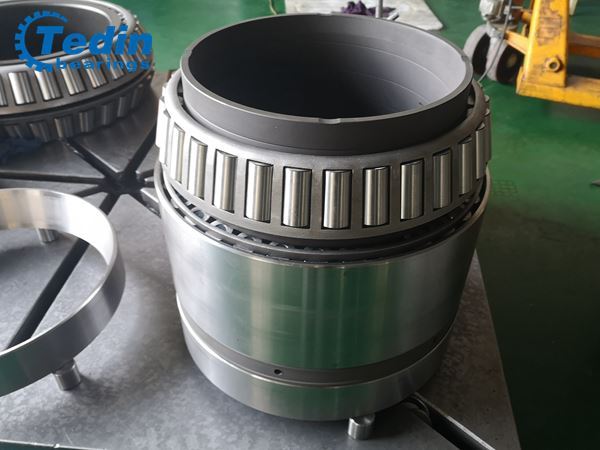

Rulmenți pentru role de rezervă:
Caz tipic:
Moara Sendzimir (Z-mill):20 de laminoare la recepentru banda de otel.
Tipuri de rulmenți aplicați: NNCF3680181X （tip sigilat), NNCF2660168X type tip sigilat）
Laminoare pentru tipuri de oțel: oțel aliat, oțel inoxidabil, cupru de beriliu etc.
Moara Sendzimir (Z-mill):12 laminoare la recepentru banda de otel.
Tipuri de rulmenți aplicați: NNCF43110205X （tip sigilat), NNCF3680171X （tip sigilat), NNCF3680224X type tip sigilat）
Tipuri de oțel rulant ： Oțel carbon steel Oțel siliciu neorientat steel Oțel silicon orientat etc.
4. Selectați Tapered Rollers pentruRulmenți principali ai turbinei eoliene
Tedin produce role conice de dimensiuni mari pentru lagărele principale ale turbinei eoliene.
Role conice pentru lagăre de turbine eoliene:
(rulmenți rotori, lagăre arborele principal al turbinelor eoliene)
Diametru:50mm - 130mm;
Material: 100CrMo7-4, oțel întărit cu carcasă G20Cr2Ni4A, oțel OVAKO, oțel TIMKEN 3311, oțel TIMKEN 4320;
Profil:Profil logaritmic
Sortarea variației diametrului:0,003 mm;
Suprafata super finisata:Ra 0,2
Role conice φ 62 x 116mm
Folosit pentru turbine eoliene de 3 MW
（Onshore）
Diametru capăt mare: 62,32mm
Lungime: 116mm
Material: Oțel întărit
Duritate: HRC 58-62
Adâncime întărită: ≥3mm
Profilare: profil logaritmic
Rugozitate la suprafață: Ra 0,2
Variația diametrului: 0,003 mm
Role conice 103 * 140mm
Folosit pentru turbine eoliene de 5 MW
(Offshore)
Material: Oțel întărit
Duritate: HRC 59-63
Adâncime efectivă întărită la carcasă: ≥3,5mm
Variație diametru: 0,003 mm;
Profil: Profil logaritmic
Rugozitate la suprafață: Ra 0,2
Rapoarte complete de testareputem oferi pentru rolele conice de dimensiuni mari:
1. Certificat material
2. Rezultatul inspecției compoziției chimice
3. Rezultatul inspecției dimensiunii cerealelor
4. Microstructură de conținut de austenită reținută
5. Curățenie
6. Duritatea suprafeței și a miezului
7. Adâncimea durității carcasei
8. Rezultatul inspecției NDT （MT ， UT）
9. Raportul profilului rolei
10. Raportul testului de rugozitate
11. Raportul testului de ardere
12. Rapoarte de testare finale privind dimensiunile
